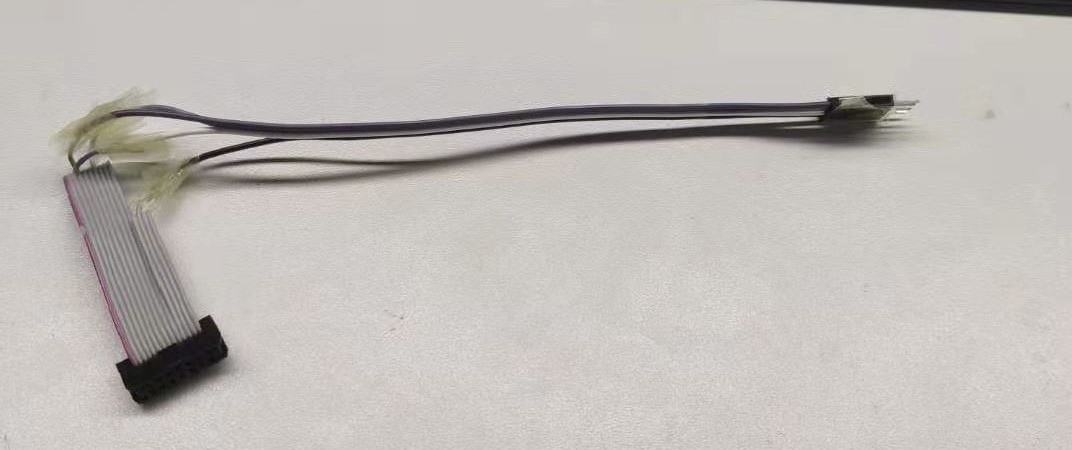

如何制作SWD接口接线,并使用keil4_Jlink烧录芯片。背景刚到一个新公司的第一个礼拜。通过web界面更新app总是导致bios失效。又因为是接手一个离职人的项目,调试线已经找不到,所以需要自己做一个。由于自己是个菜鸡,所以做出来的东西也是比较难看,由此记录一下,希望下次能做的美观一点。

现在说一个我做上面一个东西需要查找那些东西。

首先知道SWD需要Jlink的脚是GND(地线)、TMS(数据线)、TCK(时钟线)、NSRST(重启线)。所以得得将jlink这几个角引出来。

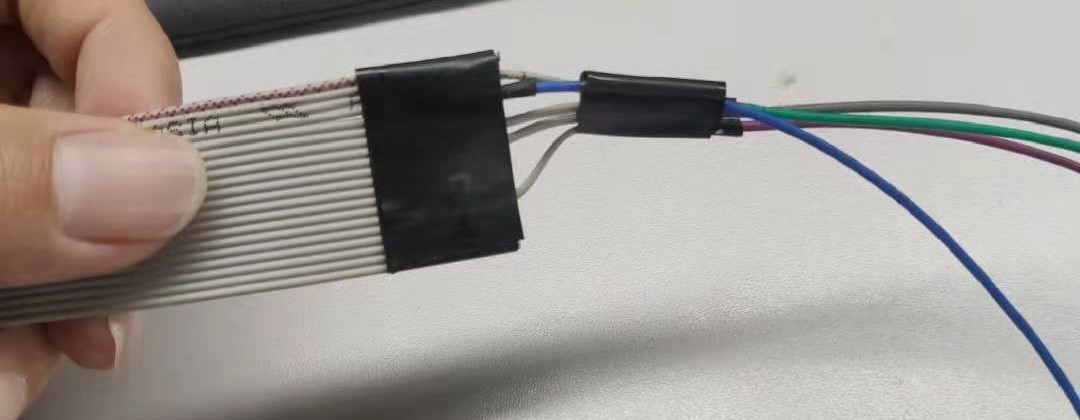

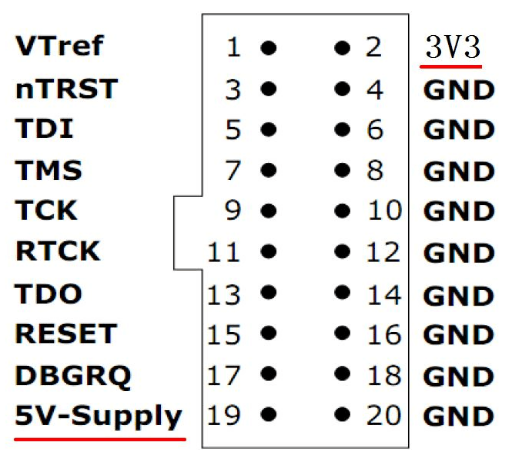

这是做jlink头这边的接口,根据jlink图很容易知道需要4、7、9、15线,用杜邦线解出来就好了。一般是红色的为1脚,往后数就行了。没法确定的话,自己用万用表测量一下。 接下来需要从硬件上将GND(地线)、TMS(数据线)、TCK(时钟线)、NSRST(重启线)接出来对上就好了。

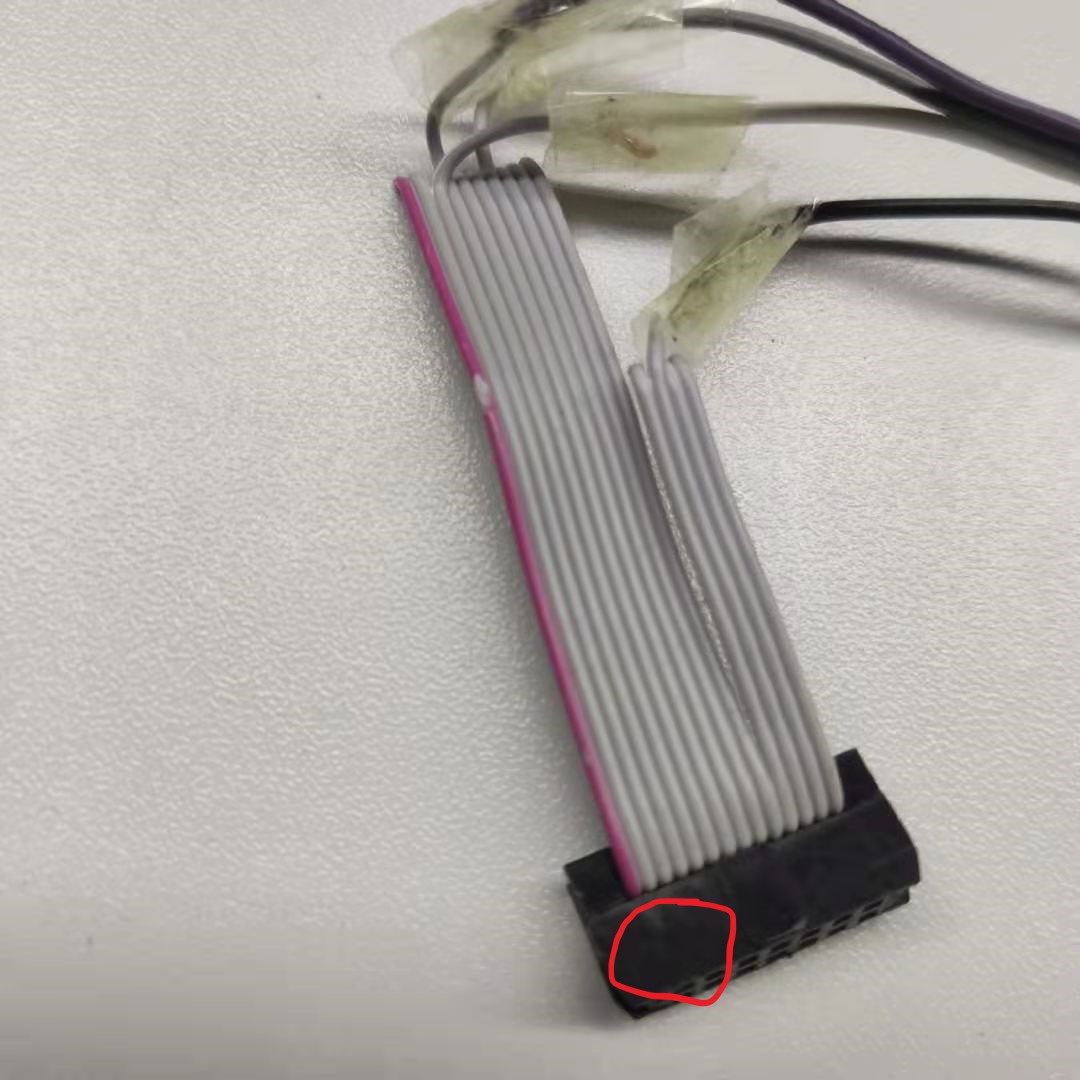

需要注意的一个地方下图红色的部分是有一个箭头,这个箭头对应的就是一脚。
